VIS ARRIERE DU TRIANGLE ORIGINE RENAULT Pour Espace 4 (J81)

DESCRIPTION

Vis d’origine Renault destinée à la fixation arrière du triangle de suspension avant sur Renault Espace 4 type J81. Cette longue vis traverse le silentbloc arrière du triangle et assure sa fixation sur le berceau avant.

VIS DE FIXATION ARRIÈRE DU TRIANGLE

Cette vis constitue un élément important de la liaison entre le triangle de suspension avant et le berceau de l'Espace 4.

Elle traverse le silentbloc arrière du triangle et maintient celui-ci dans son logement.

Sur l'Espace IV, son implantation est assez particulière : la longueur de la vis et sa proximité avec la caisse rendent son extraction difficile sans déplacement du berceau. Ce point est bien documenté sur les opérations de remplacement du triangle de l'Espace IV.

CARACTÉRISTIQUES

• Marque : Renault
• Qualité : origine Renault
• Produit : vis de fixation de triangle
• Vis M14x91 classe 10.9

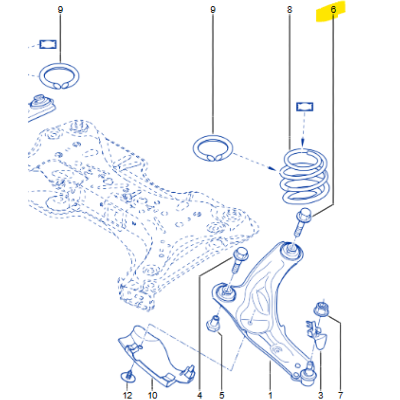

• Position : arrière du triangle / repère 6 sur le photo
• Train : avant
• Fixation : triangle / silentbloc arrière / berceau
• Véhicule : Renault Espace 4
• Type véhicule : J81
• Produit neuf

COMPATIBILITÉ

Renault Espace IV – type J81

Cette vis est destinée à la fixation arrière du triangle de suspension avant.

L'Espace IV J81 a été commercialisé avec de nombreuses motorisations et évolutions de train roulant. Pour éviter toute erreur, la compatibilité doit être contrôlée à partir de la référence Renault ou du VIN du véhicule lorsque nécessaire.

EMPLACEMENT DE LA VIS

Le triangle avant possède plusieurs points de liaison avec le train avant.

Cette référence correspond à la :

vis traversante du silentbloc arrière du triangle avant.

Il ne faut donc pas la confondre avec les autres éléments de fixation du triangle ou du berceau.

REMPLACEMENT DU TRIANGLE

Sur l'Espace 4, la dépose du triangle est plus complexe que sur de nombreux véhicules.

La longue vis du silentbloc arrière ne dispose pas d'un dégagement suffisant pour être simplement extraite en place. Les informations issues de la procédure de réparation indiquent qu'il est nécessaire d'abaisser le berceau pour permettre sa dépose.

Il est donc particulièrement intéressant de prévoir la visserie nécessaire avant de commencer l'intervention.

POURQUOI REMPLACER LA VIS ?

Lors d'une intervention importante sur le train avant, l'utilisation d'une vis neuve permet de repartir avec une fixation en parfait état.

Une ancienne vis peut présenter :

• corrosion
• filetage détérioré
• tête marquée par les démontages
• oxydation dans le silentbloc
• détérioration lors de l'extraction

Les informations de réparation disponibles pour cette intervention mentionnent également le remplacement des vis du triangle et du berceau lors du remontage.

PIÈCE D'ORIGINE RENAULT

Cette vis est proposée en version origine Renault.

Pour une fixation de suspension fortement sollicitée, la visserie doit présenter les caractéristiques mécaniques adaptées au montage : diamètre, longueur, filetage et classe mécanique.

Il est donc déconseillé de remplacer cette vis par une visserie standard dont les caractéristiques ne sont pas connues.

MONTAGE

Lors du remplacement :

• Nettoyer les surfaces de fixation
• Vérifier l'état du silentbloc arrière du triangle
• Vérifier l'état du filetage correspondant
• Utiliser la visserie adaptée au montage
• Respecter la procédure Renault
• Respecter impérativement le couple et, le cas échéant, l'angle de serrage prescrits

Après une intervention importante sur le triangle ou le berceau, un contrôle de la géométrie du train avant est recommandé.

CONSEIL D-TECH RACING

Lors du remplacement d'un triangle sur Espace 4, prévoyez la visserie neuve avant le démontage. La dépose de la longue vis arrière nécessitant une intervention sur le berceau, il serait dommage d'immobiliser le véhicule pour une vis détériorée ou impossible à réutiliser.
