SUPPORT DE BOITE DE VITESSES INFÉRIEUR TAILLE MASSE POUR :
- MEGANE 3RS
DESCRIPTION

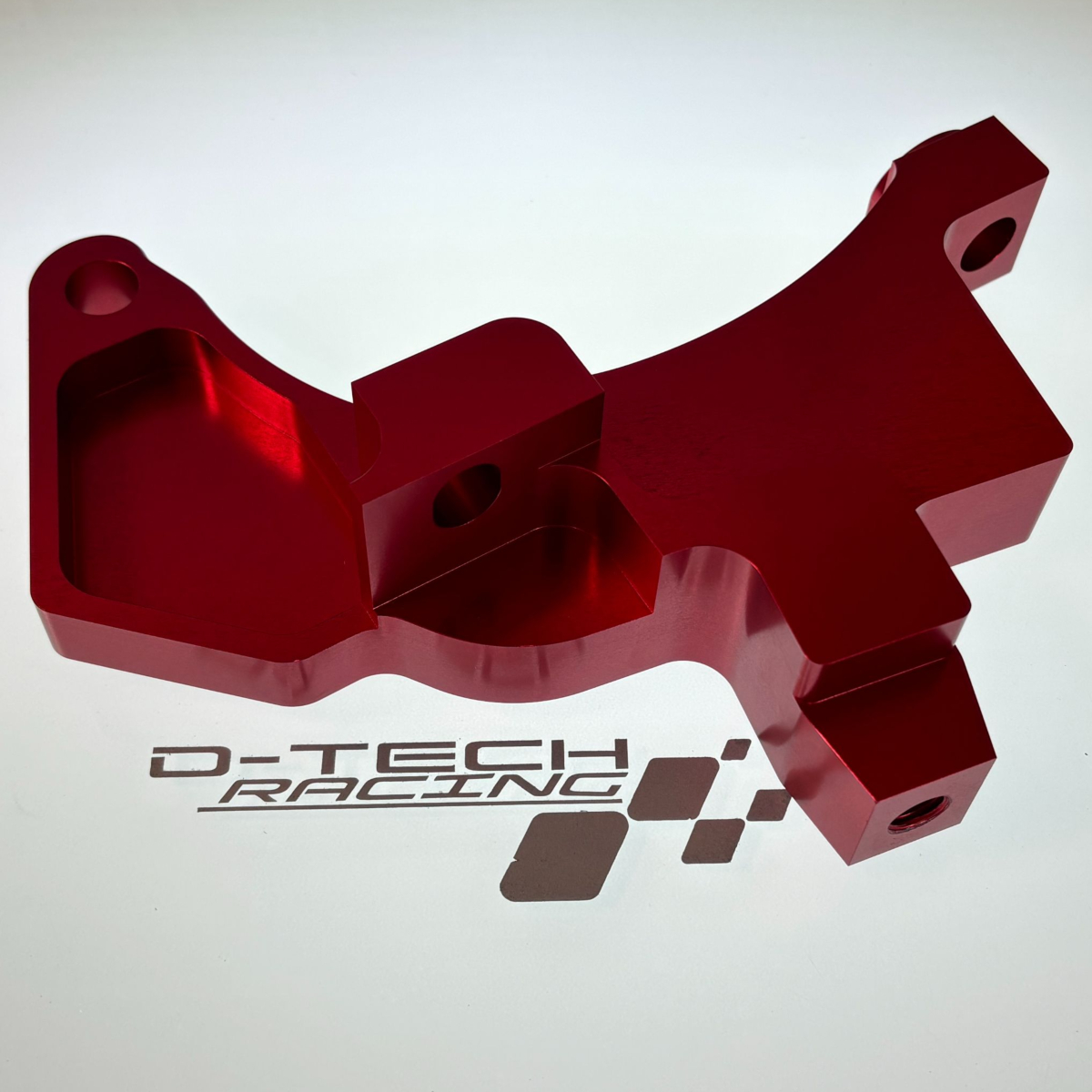

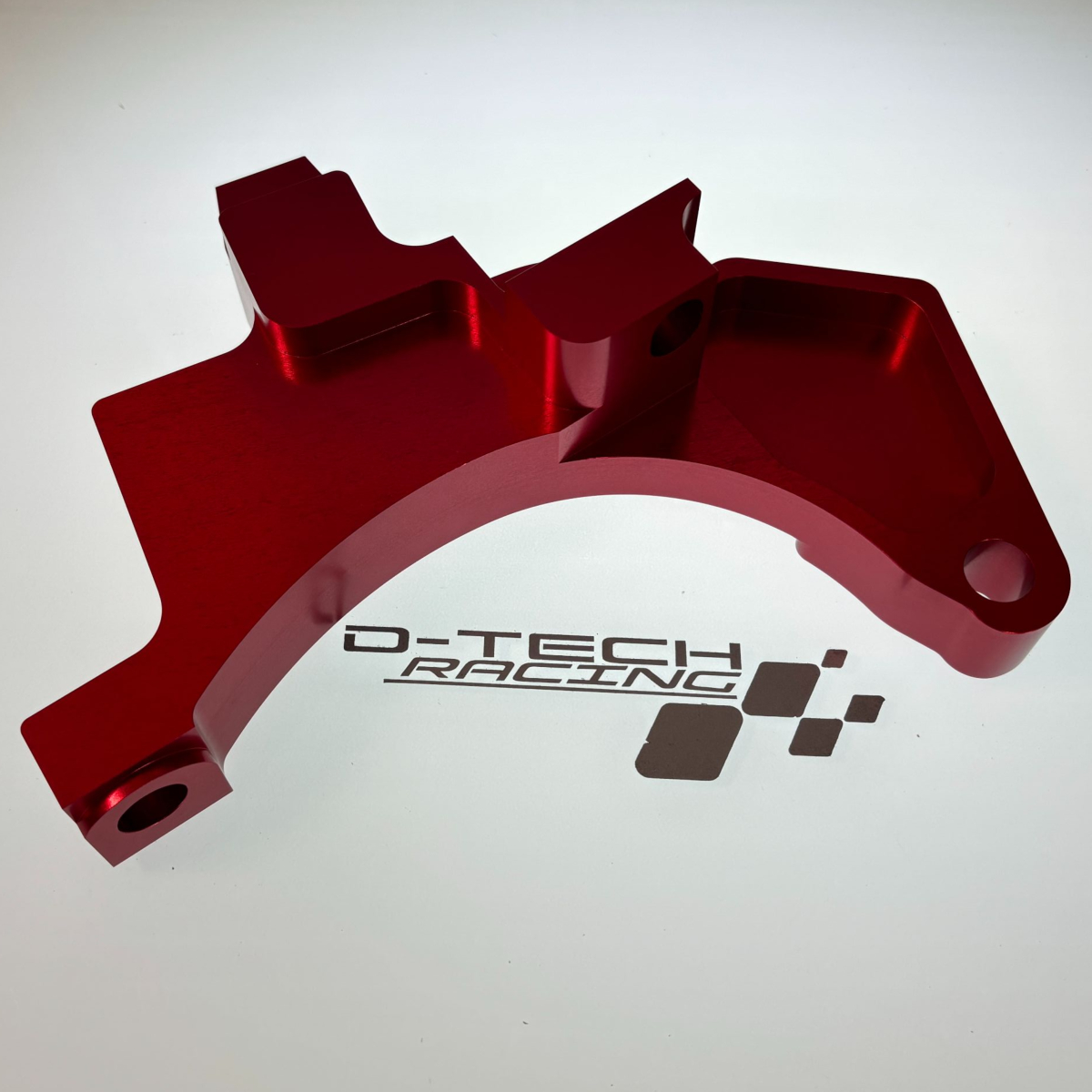

Ce support inférieur de boîte de vitesses pour Renault Mégane 3 RS est une pièce de conception D-Tech, développée pour proposer une solution renforcée par rapport au support d'origine.
Entièrement usiné CNC dans la masse à partir d'aluminium 2017A, il bénéficie d'une finition anodisée rouge et d'une conception intégrant le passage d'une fixation M10 à M12 pour améliorer la résistance de l'assemblage.
Le support se fixe directement sur la boîte de vitesses et participe à la liaison mécanique entre la transmission et ses éléments de maintien.
Sa conception répond aux besoins des propriétaires de Mégane 3 RS recherchant une pièce renforcée, notamment dans le cadre d'une préparation moteur ou d'une utilisation sportive.
Conception exclusive D-Tech – Aluminium 2017A – Usinage CNC – Anodisation rouge – Fixation M12.
CARACTÉRISTIQUES TECHNIQUES
-
Marque : D-Tech
-
Fabrication : conception D-Tech
-
Code D-Tech Racing : 245123
-
Référence Renault associée : 112535475R
-
Désignation : support inférieur de boîte de vitesses
-
Position : partie inférieure, côté boîte
-
Matière : aluminium 2017A
-
Fabrication : usinage CNC dans la masse
-
Finition : anodisation rouge
-
Fixation renforcée : passage de M10 à M12
-
Application : Renault Mégane 3 RS
-
Motorisation : 2.0 16V Turbo F4RT
-
Conditionnement : 1 support inférieur de boîte
ATTENTION : ce support possède une fixation M12. Vérifier la visserie et les conditions de montage avant installation. VIS NON FOURNIE.
COMPATIBILITÉ VÉHICULES
RENAULT MÉGANE 3 RS – 2.0 TURBO
-
Mégane 3 RS 250 ch
-
Mégane 3 RS 265 ch
-
Mégane 3 RS 275 ch
-
Mégane 3 RS Cup
-
Mégane 3 RS Trophy
-
Mégane 3 RS Trophy-R
Motorisation : Renault F4RT 2.0 16V Turbo.
Années de référence : 2009 à 2016.
Ce support est destiné au remplacement du support inférieur de boîte correspondant au montage Renault associé à la référence 112535475R.
Avant commande, il est recommandé de vérifier la configuration du support d'origine ainsi que les éléments de fixation présents sur le véhicule.
CONCEPTION ET DÉVELOPPEMENT D-TECH
Ce support inférieur de boîte a été développé par D-Tech à partir d'une démarche de conception et de validation dimensionnelle.
1 – NUMÉRISATION 3D
L'utilisation d'un scanner 3D permet de relever la géométrie de la pièce et de son environnement mécanique.
Cette étape constitue une base de travail pour la reproduction et l'évolution du support.
2 – MODÉLISATION SOUS SOLIDWORKS
La pièce est ensuite modélisée à l'aide du logiciel de conception mécanique SolidWorks.
Cette phase permet de définir sa géométrie et d'intégrer les modifications nécessaires, notamment le passage de la fixation M10 à M12.
3 – PROTOTYPAGE PAR IMPRESSION 3D
Un prototype imprimé en 3D est réalisé afin de contrôler et de qualifier le montage avant fabrication de la version définitive.
4 – USINAGE CNC DANS LA MASSE
Après validation de la conception, le support est usiné dans un bloc d'aluminium 2017A.
Ce procédé permet d'obtenir une géométrie précise, sans assemblage soudé pour le corps du support.
5 – ANODISATION ROUGE
Le support reçoit une finition anodisée rouge, apportant une protection de surface et une présentation soignée.
POURQUOI UTILISER DE L'ALUMINIUM 2017A ?
L'aluminium 2017A est un alliage utilisé pour la fabrication de pièces mécaniques usinées nécessitant de bonnes propriétés de résistance.
Il présente plusieurs caractéristiques intéressantes :
-
Bonne aptitude à l'usinage.
-
Résistance mécanique adaptée à de nombreuses applications techniques.
-
Masse volumique inférieure à celle de l'acier.
-
Possibilité de réaliser des géométries précises par usinage CNC.
-
Bonne qualité de finition après usinage.
Le choix de l'aluminium 2017A permet de réaliser un support mécanique usiné dans la masse, adapté à la conception développée par D-Tech.
La résistance finale de la pièce dépend également de sa géométrie, de ses fixations et des efforts réellement appliqués.
PASSAGE DE M10 À M12 – RENFORCEMENT DE LA FIXATION
L'une des principales particularités de ce support D-Tech est l'adoption d'une fixation M12 à la place du diamètre M10 du montage initial.
Cette évolution permet d'augmenter la section nominale de la fixation et de proposer un assemblage dimensionné pour des sollicitations mécaniques plus importantes.
Sur une voiture utilisée en conduite sportive, les variations de couple moteur et les mouvements de l'ensemble moteur-boîte sollicitent les éléments de maintien.
Le renforcement de la fixation constitue donc une évolution intéressante dans le cadre d'une préparation.
IMPORTANT : le passage de M10 à M12 impose de vérifier la compatibilité de la visserie et des éléments assemblés.
La résistance globale dépend également de la qualité de la visserie, de l'engagement du filetage et des conditions de serrage.
AVANTAGES DU SUPPORT INFÉRIEUR D-TECH
Ce support présente plusieurs caractéristiques techniques :
-
Conception exclusive D-Tech.
-
Usinage CNC dans la masse.
-
Aluminium 2017A.
-
Fixation renforcée M12.
-
Finition anodisée rouge.
-
Développement à partir d'une numérisation 3D.
-
Modélisation mécanique sous SolidWorks.
-
Validation du montage par prototypage 3D.
-
Application spécifique Renault Mégane 3 RS.
Il constitue une alternative renforcée au support inférieur de boîte d'origine pour les véhicules compatibles.
UTILISATION ROUTE SPORTIVE ET CIRCUIT
Sur une Renault Mégane 3 RS, les supports moteur et boîte participent au maintien de l'ensemble motopropulseur.
Ils subissent des sollicitations lors des accélérations, décélérations et changements de charge.
Dans le cadre d'une préparation moteur ou d'une utilisation sur circuit, ces sollicitations peuvent devenir plus importantes.
Le support inférieur D-Tech a été conçu pour proposer une pièce mécanique renforcée au niveau de sa fixation.
Attention : ce support ne remplace pas à lui seul l'ensemble des silentblocs ou des autres supports moteur et boîte.
Le comportement global de l'ensemble motopropulseur dépend de tous les éléments de maintien.
CONSEILS DE MONTAGE D-TECH RACING
Avant l'installation du support inférieur de boîte, nous recommandons de :
-
Vérifier la correspondance avec le support d'origine.
-
Contrôler l'état des autres supports moteur et boîte.
-
Soutenir correctement l'ensemble moteur-boîte pendant l'intervention.
-
Vérifier la compatibilité de la fixation M12.
-
Utiliser une visserie adaptée aux efforts et aux conditions de montage.
-
Contrôler les surfaces d'appui.
-
Vérifier l'alignement du support avant serrage.
-
Respecter les procédures de montage applicables.
-
Contrôler l'absence de contact anormal avec les éléments environnants.
ATTENTION : le passage de M10 à M12 doit être pris en compte avant l'installation.
Ne pas forcer le montage et ne pas modifier les éléments de fixation sans validation mécanique préalable.
Couple de serrage vis M12 : 105Nm à sec.
CONSEIL D-TECH RACING
Lors d'une préparation de Mégane 3 RS, il est important de contrôler l'ensemble des supports moteur et boîte de vitesses.
Un support renforcé doit être associé à des éléments de fixation en bon état et correctement dimensionnés.
Le support inférieur D-Tech en aluminium 2017A offre une solution usinée dans la masse avec une évolution de la fixation vers le diamètre M12.
Avant commande, vérifiez la configuration de votre véhicule et les conditions de montage de la fixation M12.
