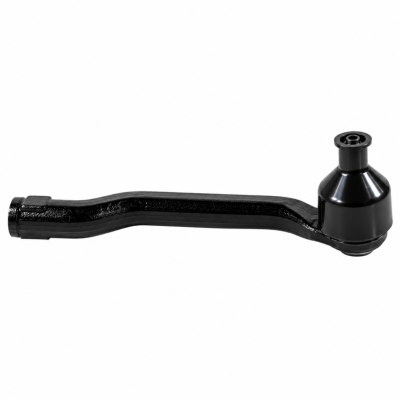

ROTULE DE DIRECTION POUR :
- MEGANE 3GT essence ou diesel
DESCRIPTION
Rotule de direction avant droite origine Renault, destinée notamment aux Renault Mégane 3 GT équipées du montage correspondant.
Cette rotule constitue la liaison articulée entre la biellette de direction et le porte-fusée. Elle transmet le mouvement provenant de la crémaillère tout en permettant les mouvements de suspension et de braquage de la roue.
Pièce particulièrement importante pour la précision de direction, la géométrie du train avant et la sécurité du véhicule.
Pièce neuve – Origine Renault – côté avant droite.
CARACTÉRISTIQUES
• Produit : rotule de direction extérieure
• Constructeur : Renault
• Position : essieu avant
• Côté : droit
• Filetage côté biellette : M14 × 1,5
• Filetage côté rotule : M10 × 1,25
• Montage : extrémité de biellette de direction
• Conditionnement : 1 rotule
• État : neuf
• Qualité : pièce origine Renault
COMPATIBILITÉ
Renault Mégane 3 GT
ATTENTION : CÔTÉ DROIT
Cette référence correspond à la :
→ ROTULE DE DIRECTION AVANT DROIT
La rotule droite utilise une référence différente sur les montages concernés.
Il est donc important de ne pas commander uniquement en fonction de l'aspect de la pièce : les rotules gauche et droite présentent une géométrie spécifique à leur position sur le véhicule.
RÔLE DE LA ROTULE DE DIRECTION
La rotule de direction est placée à l'extrémité du système de direction.
Lorsque le conducteur tourne le volant, le mouvement est transmis :
• à la crémaillère de direction,
• puis aux biellettes axiales,
• aux rotules de direction,
• et enfin aux porte-fusées et aux roues.
La rotule doit transmettre précisément l'effort de direction tout en conservant une articulation permettant d'accompagner les mouvements du train avant.
Elle est donc soumise en permanence aux mouvements de la suspension, aux changements de direction et aux sollicitations provenant de la chaussée.
POURQUOI UNE ROTULE DE DIRECTION S'USE-T-ELLE ?
La rotule travaille à chaque mouvement du volant et de la suspension.
Son articulation est protégée contre les projections extérieures par un soufflet.
Avec le kilométrage et les sollicitations du véhicule, différents phénomènes peuvent apparaître :
• usure progressive de l'articulation,
• apparition de jeu,
• détérioration du soufflet de protection,
• perte de graisse,
• pénétration d'eau ou d'impuretés dans l'articulation,
• détérioration après un choc important sur le train avant.
Une rotule présentant du jeu doit être remplacée.
SYMPTÔMES D'UNE ROTULE DE DIRECTION USÉE
Une rotule de direction présentant une usure importante peut notamment provoquer :
• du jeu dans la direction,
• une direction moins précise,
• des claquements provenant du train avant,
• une modification de la géométrie,
• une usure anormale ou irrégulière des pneumatiques,
• un comportement moins précis du véhicule.
Ces symptômes peuvent également provenir d'autres composants du train avant.
Il est donc nécessaire de contrôler l'ensemble des articulations avant de déterminer la pièce responsable.
POURQUOI CHOISIR LA VERSION ORIGINE RENAULT ?
Cette référence est une pièce Renault d'origine.
Elle permet de conserver une pièce correspondant à la définition constructeur pour le montage concerné.
C'est particulièrement intéressant sur un élément de direction lorsque l'on souhaite conserver :
• la géométrie prévue pour le véhicule,
• le positionnement correct de l'articulation,
• le filetage correspondant à la biellette,
• le cône adapté au porte-fusée,
• une pièce conforme à la référence Renault prévue pour le montage.
FILETAGE M14 × 1,5
Le raccordement de la rotule sur la biellette de direction utilise un filetage M14 × 1,5.
Ce filetage participe également au réglage du parallélisme.
La position de la rotule sur la biellette détermine en effet une partie du réglage de convergence du train avant.
C'est pourquoi une intervention sur cette pièce doit être suivie d'un contrôle de géométrie.
REMPLACEMENT DE LA ROTULE
Avant le démontage, il peut être utile de repérer la position de l'ancienne rotule sur la biellette afin de conserver une valeur approximative permettant le remontage.
Ce repérage ne remplace cependant pas un réglage de géométrie.
Après installation de la rotule neuve, la géométrie du train avant doit être contrôlée et réglée correctement.
CONTRÔLES À EFFECTUER EN MÊME TEMPS
Lors du remplacement d'une rotule de direction, nous conseillons de contrôler également :
• la biellette axiale de direction,
• le soufflet de crémaillère,
• le jeu de la crémaillère,
• la rotule de direction du côté opposé,
• les rotules du train avant,
• les silentblocs de triangles,
• l'état général des éléments de suspension,
• l'usure des pneumatiques.
Un jeu provenant d'une biellette axiale peut parfois être confondu avec une rotule extérieure usée.
Il est donc préférable de contrôler l'ensemble avant démontage.
GÉOMÉTRIE APRÈS REMPLACEMENT
Le remplacement d'une rotule de direction modifie directement un élément intervenant dans le réglage du parallélisme.
Même lorsque la nouvelle rotule est remontée approximativement à la même position que l'ancienne, cela ne garantit pas que la géométrie soit correcte.
Un contrôle et un réglage de la géométrie du train avant sont donc recommandés après remplacement.
Une géométrie incorrecte peut entraîner :
• une usure rapide des pneumatiques,
• un volant qui n'est plus correctement centré,
• un comportement routier dégradé,
• une mauvaise stabilité directionnelle.
PIÈCE DE DIRECTION : MONTAGE À CONTRÔLER
La rotule de direction est un élément directement lié au guidage de la roue.
Lors du montage, il est important de vérifier :
• le bon engagement des filetages,
• le positionnement correct du cône dans le porte-fusée,
• l'état de la biellette axiale,
• l'absence de détérioration du soufflet de rotule,
• le serrage des fixations conformément à la procédure constructeur.
Nous ne donnons volontairement pas de couple de serrage générique : celui-ci doit correspondre exactement au montage et à la documentation technique du véhicule concerné.
CONSEIL D-TECH RACING
Lors du remplacement de cette rotule, contrôlez également le jeu de la biellette axiale avant de remonter.
Une rotule extérieure neuve ne corrigera évidemment pas un jeu provenant de la biellette ou de la crémaillère.
Après montage de la rotule, faites contrôler la géométrie du train avant afin de retrouver un parallélisme correct et d'éviter une usure prématurée des pneumatiques.
