PACK ECHELLE DE RENFORT BAS MOTEUR F4R :
SE MONTE AVEC LA POMPE A HUILE GROS DEBIT ET D'ORIGINE.
DESCRIPTION
Ce pack échelle de renfort de bas moteur pour Renault F4R est destiné aux opérations de préparation, de renforcement et de reconstruction moteur.
Il comprend une échelle de renfort en acier allié de 5 mm d'épaisseur, accompagnée de la visserie et des entretoises nécessaires au montage prévu pour ce pack.

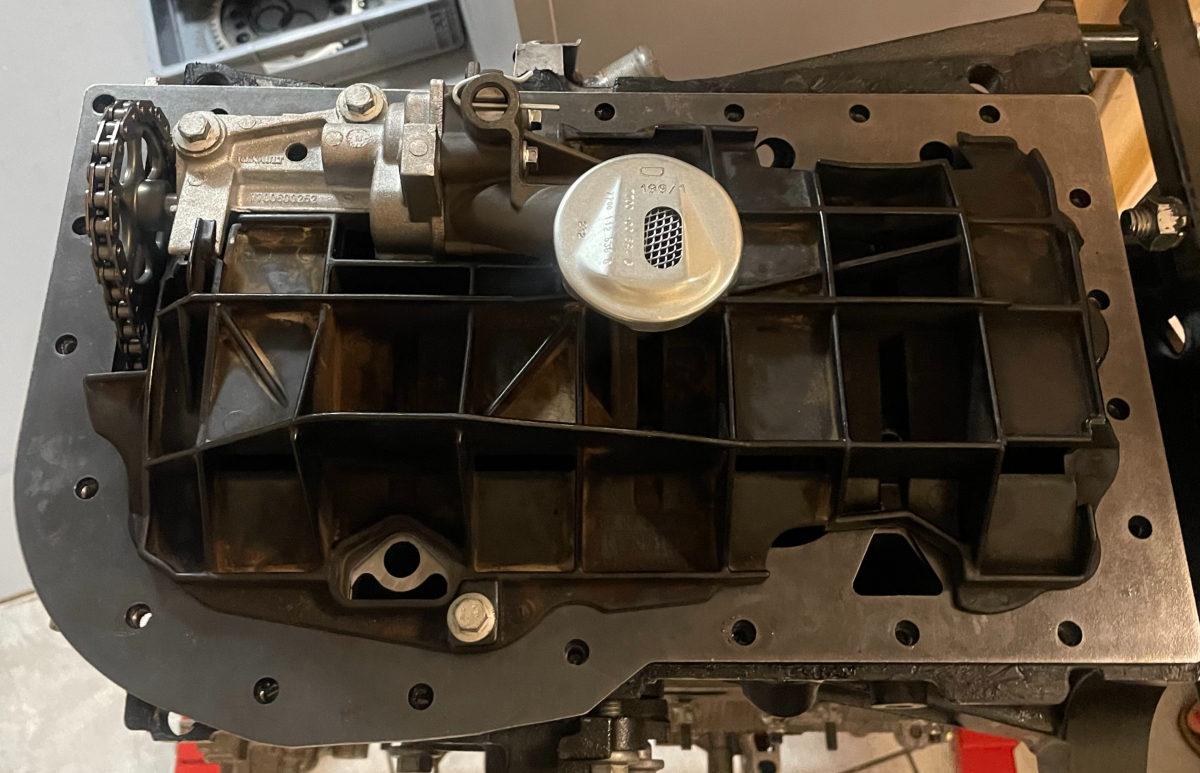

L'échelle de renfort se positionne dans la partie inférieure du bloc moteur, au niveau des paliers principaux du vilebrequin.
Son objectif est de contribuer à la rigidification de l'ensemble du bas moteur et à une meilleure répartition des efforts mécaniques dans cette zone fortement sollicitée.
Cette solution présente un intérêt particulier pour les moteurs F4R utilisés en préparation automobile, en conduite sportive ou en compétition.
Un pack complet associant l'échelle de renfort de 5 mm, les vis et les entretoises adaptées.
CARACTÉRISTIQUES TECHNIQUES
-
Produit : pack échelle de renfort bas moteur
-
Motorisation : Renault F4R
-
Matière de l'échelle : acier allié
-
Épaisseur : 5 mm
-
Position : partie inférieure du bloc moteur
-
Fonction : renforcement mécanique du bas moteur
-
Visserie : comprise dans le pack
-
Entretoises : comprises dans le pack
-
Étanchéité : à réaliser entre le bloc et l'échelle
-
Application : préparation et reconstruction moteur F4R
Cette version de 5 mm ne comporte pas de joint d'étanchéité intégré.
Une solution d'étanchéité adaptée au montage doit être prévue séparément.

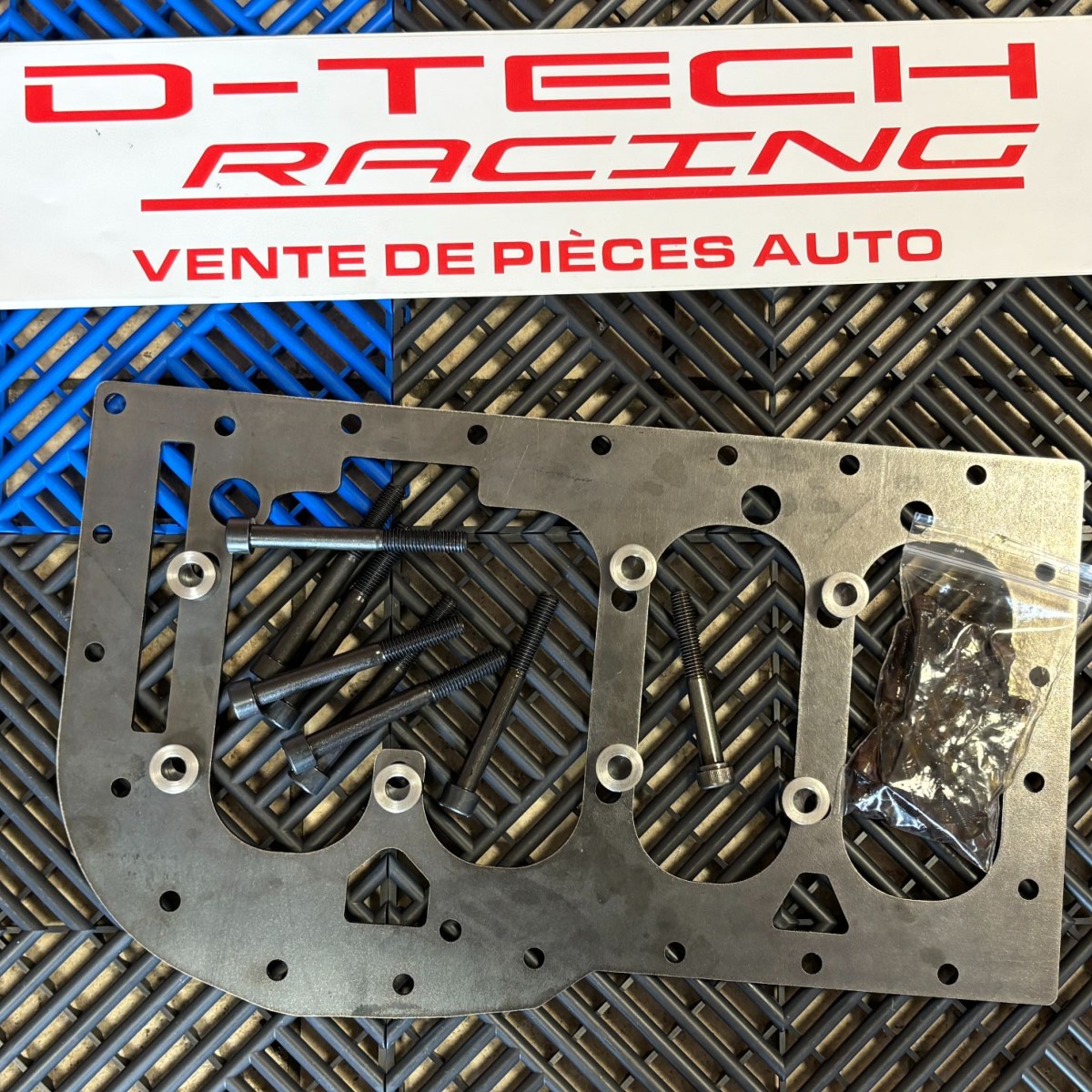

COMPOSITION DU PACK
Ce pack comprend :
-
1 échelle de renfort en acier allié, épaisseur 5 mm
-
La visserie de fixation adaptée au montage
-
Les entretoises de montage
Les vis et les entretoises permettent de prendre en compte l'épaisseur supplémentaire introduite par l'échelle de renfort.
Attention : le produit d'étanchéité n'est pas annoncé dans la composition de ce pack.
D-Tech Racing propose également une version distincte de l'échelle de renfort avec joint intégré.
COMPATIBILITÉ
MOTEURS RENAULT F4R
Applications à vérifier selon la version du bloc et les équipements installés :
-
Renault Clio 2 RS – moteur F4R
-
Renault Clio 3 RS – moteur F4R
-
Renault Mégane 2 RS – moteur F4R turbo
-
Renault Mégane 3 RS – moteur F4R turbo
Important : l'appartenance à la famille F4R ne garantit pas à elle seule la compatibilité de chaque configuration.
Le montage doit être contrôlé en fonction du bloc moteur, des paliers principaux, du système de lubrification et de la pompe à huile installée.
À QUOI SERT UNE ÉCHELLE DE RENFORT DE BAS MOTEUR ?
Le bas moteur supporte des efforts mécaniques importants, notamment au niveau des paliers principaux du vilebrequin.
Lors du fonctionnement du moteur, les efforts de combustion sont transmis par les pistons, les bielles et le vilebrequin jusqu'aux paliers du bloc.
Une échelle de renfort est destinée à relier mécaniquement plusieurs zones de fixation afin de contribuer à la rigidité de l'ensemble.
Ses objectifs principaux :
-
Renforcer la structure inférieure du bloc moteur
-
Relier les zones de fixation des paliers
-
Contribuer à la répartition des efforts mécaniques
-
Limiter les déformations de l'ensemble sous sollicitation
-
Accompagner une préparation moteur nécessitant un bas moteur renforcé
L'échelle de renfort ne remplace pas le contrôle des jeux, de l'alignement des paliers ou de l'état du vilebrequin.
POURQUOI CHOISIR UNE ÉPAISSEUR DE 5 MM ?
Cette échelle est réalisée en acier allié d'une épaisseur de 5 mm.
L'épaisseur de la pièce participe à sa rigidité mécanique et doit être prise en compte dans la conception de l'assemblage.
L'utilisation d'une échelle supplémentaire modifie l'empilage des composants au niveau des fixations concernées.
C'est pourquoi ce pack est proposé avec une visserie et des entretoises adaptées.
L'épaisseur de 5 mm doit impérativement être prise en compte lors du montage et du contrôle des dégagements mécaniques.
VIS ET ENTRETOISES : DES ÉLÉMENTS ESSENTIELS
Le montage d'une échelle de renfort nécessite une attention particulière à la longueur des fixations et aux surfaces d'appui.
Les vis doivent permettre un serrage correct de l'assemblage, sans talonner dans les taraudages ni présenter un engagement insuffisant.
Les entretoises assurent les espacements nécessaires aux points de fixation concernés.
Il est indispensable d'utiliser la visserie correspondant à l'épaisseur de l'échelle de renfort.
Une vis destinée au montage standard du moteur ne doit pas être considérée automatiquement comme compatible avec une échelle supplémentaire de 5 mm.
ÉTANCHÉITÉ DU BAS MOTEUR
ATTENTION : UNE ÉTANCHÉITÉ DOIT ÊTRE PRÉVUE ENTRE LE BLOC MOTEUR ET L'ÉCHELLE DE RENFORT.
Cette version ne doit pas être confondue avec notre échelle de renfort équipée d'un joint intégré.
Les surfaces d'assemblage doivent être correctement préparées avant installation.
Le produit et la méthode d'étanchéité doivent être compatibles avec l'application et les prescriptions de montage.
Une application excessive ou incorrecte de pâte d'étanchéité peut provoquer des débordements indésirables dans le moteur.
L'étanchéité doit être réalisée soigneusement afin de préserver le fonctionnement du circuit de lubrification.
CONTRÔLES AVANT MONTAGE
Avant l'installation de l'échelle de renfort, nous recommandons de vérifier :
-
L'état des paliers principaux du vilebrequin
-
L'état des surfaces d'appui
-
La propreté des taraudages
-
La longueur et l'engagement des vis
-
La position des entretoises
-
Les dégagements autour des pièces mobiles
-
La compatibilité avec la pompe à huile
-
La configuration du carter inférieur
-
La méthode d'étanchéité prévue
Après assemblage, il est indispensable de contrôler la libre rotation du vilebrequin et l'absence d'interférence mécanique.
POUR RÉFECTION ET PRÉPARATION MOTEUR F4R
Ce pack peut être envisagé dans le cadre :
-
D'une reconstruction complète de moteur F4R
-
D'une préparation de bas moteur
-
D'une préparation destinée à un usage sportif
-
D'une intervention sur les paliers principaux
-
D'un projet de renforcement mécanique du bloc
Il s'adresse notamment aux préparateurs et motoristes souhaitant intégrer une échelle de renfort à leur configuration.
Le renforcement du bas moteur ne dispense pas de contrôler les coussinets, les jeux de fonctionnement, la lubrification et l'équilibrage des éléments tournants.
CONSEIL D-TECH RACING
Pour un moteur Renault F4R, l'installation d'une échelle de renfort doit être réalisée avec soin, idéalement lors d'une reconstruction complète du bas moteur.
Nous recommandons de contrôler particulièrement :
-
Le montage de la pompe à huile
-
La position des entretoises
-
La longueur des vis
-
Les jeux et dégagements mécaniques
-
L'étanchéité entre les éléments
-
La libre rotation du vilebrequin
Ce pack comprend l'échelle de renfort de 5 mm, les vis et les entretoises.
Attention : l'étanchéité entre le bloc et l'échelle reste à prévoir.
PRODUITS COMPLÉMENTAIRES
-
Échelle de renfort bas moteur F4R épaisseur 5 mm seule
-
Échelle de renfort bas moteur F4R épaisseur 8 mm
-
Pack échelle de renfort F4R avec joint intégré
-
Vis CHC M10 classe 12.9 pour échelle de renfort F4R
-
Produit d'étanchéité pour assemblages moteur
-
Coussinets de vilebrequin ACL Racing
-
Coussinets de vilebrequin King Racing
-
Flexigauge pour contrôle des jeux
-
Pompe à huile moteur F4R
-
Joint de carter d'huile moteur F4R
