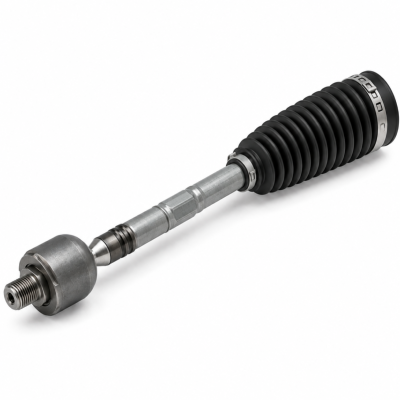

KIT ROTULE AXIALE DE DIRECTION pour Alpine A110

KIT ROTULE AXIALE DE DIRECTION Pour :

- Alpine A110

Description

Ce kit de rotule axiale de direction est destiné à l’Alpine A110. Il permet de remplacer la rotule axiale ainsi que son soufflet de protection sans avoir à remplacer l'ensemble de la crémaillère de direction.

Il s'agit de la version d'origine Alpine, référence constructeur 485212548R. La référence apparaît bien dans le catalogue de pièces de l'Alpine A110 au niveau du système de direction, sous la désignation « KIT ROTULE AXIALE ».

Caractéristiques

• Marque : Renault / Alpine
• Référence constructeur : 485212548R
• Code D-TechRacing : 266172_548R
• Désignation : kit rotule axiale de direction
• Montage : train avant / direction
• Application : Alpine A110
• Version : origine Alpine
• Conditionnement : kit pour 1 seul côté

Contenu du kit

Le kit 485212548R comprend :

• 1 rotule axiale de direction
• 1 soufflet de crémaillère
• 2 colliers de serrage

L'ensemble est donc prévu pour la remise en état d'un côté de la direction. Pour intervenir sur les deux côtés, prévoir deux kits.

Référence Alpine 485212548R

La référence constructeur à retenir est :

485212548R

Cette référence est bien identifiée dans le catalogue de pièces de l'Alpine A110 comme un kit de rotule axiale. Elle apparaît au repère n°11 de l'éclaté de direction.

Un distributeur officiel du Groupe Renault référence également 485212548R comme « Kit rotule axiale soufflet direction » et confirme qu'il s'agit d'une pièce d'origine constructeur.

Rôle de la rotule axiale

La rotule axiale assure la liaison entre la crémaillère de direction et la rotule extérieure de direction.

Elle participe directement à la transmission du mouvement de la crémaillère vers la roue. Une usure de cette articulation peut notamment entraîner du jeu dans la direction.

Le soufflet fourni dans ce kit protège la zone de la crémaillère contre les projections et les contaminants extérieurs.

Dimensions et filetage

Les catalogues équipementiers donnent pour l'équivalence de la référence Alpine 485212548R :

• Filetage 1 : M12 x 1,0
• Filetage 2 : M14 x 1,5
• Longueur annoncée : 407,7 mm
• Longueur de rotule annoncée : 294 mm

Ces dimensions proviennent de l'équivalence Delphi TA3663 associée à la référence Alpine 485212548R ; je préfère donc les présenter comme données de correspondance équipementier plutôt que comme dimensions officielles Alpine.

Quand remplacer le kit ?

Le contrôle de la rotule axiale est recommandé en présence de :

• jeu perceptible dans la direction ;
• claquement provenant du train avant ;
• jeu constaté lors du contrôle de la direction ;
• soufflet déchiré ou détérioré ;
• usure anormale constatée lors d'une intervention sur la crémaillère.

Un soufflet endommagé mérite une attention particulière car il ne protège plus correctement la zone de travail de la crémaillère.

Montage

Après remplacement d'une rotule axiale, le réglage de la direction doit être contrôlé.

Il est notamment recommandé de :

• comparer la position de l'ancienne rotule avant démontage ;
• contrôler l'état de la rotule extérieure ;
• monter correctement le nouveau soufflet ;
• positionner les deux colliers fournis ;
• respecter les procédures et couples de serrage Alpine ;
• effectuer un contrôle de la géométrie du train avant après intervention.
