KIT DE MONTAGE TURBO pour :
- Mégane 3RS
- Mégane 2RS
DESCRIPTION
Le kit de montage turbo AJUSA pour Renault Mégane 3 et 2 RS est destiné aux opérations de démontage, de remplacement et de remontage du turbocompresseur sur le moteur 2.0 Turbo F4R 874 et 774.
Lors d'une intervention sur le turbo, il est important de renouveler les joints d'étanchéité et les éléments de fixation concernés afin d'assurer un remontage dans de bonnes conditions.
Ce kit permet de regrouper les éléments de montage prévus par AJUSA pour l'application concernée.
Il constitue une solution intéressante lors :
-
Du remplacement d'un turbocompresseur défectueux
-
De la dépose du turbo pour réparation
-
D'une réfection moteur nécessitant le démontage du turbocompresseur
-
D'une intervention sur les raccordements du turbo
-
Du remontage du turbocompresseur après contrôle
Marque : AJUSA
CARACTÉRISTIQUES
-
Marque : AJUSA
-
Produit : kit de montage turbocompresseur
-
Motorisation : Renault F4R 874 - 774
-
Cylindrée : 2.0 litres Turbo
-
Application : Renault Mégane 3 et 2 RS
-
Fonction : remplacement des éléments de montage du turbo
-
Utilisation : entretien, réparation et réfection moteur
-
Type : kit de pièces de remplacement

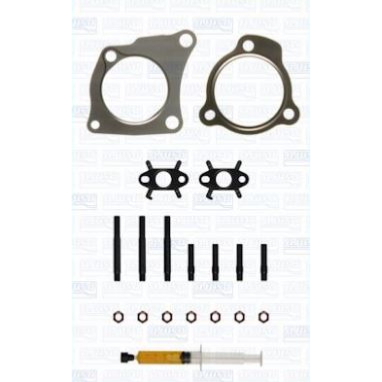

COMPOSITION DU KIT
Les kits de montage AJUSA sont conçus pour réunir les éléments nécessaires aux opérations de remplacement d'un turbocompresseur.
Selon la référence exacte, ils peuvent comprendre différents joints et éléments de fixation.
-
Des joints de montage (entrée turbo et sortie de turbo, 2 joints descente d'huile)
-
Des goujons de fixation (7)
-
Des écrous autofreinés (7)
-
Une seringue d'huile destinée à l'amorçage du turbo
Les joints et fixations ne doivent pas être considérés comme interchangeables avec ceux d'un autre turbocompresseur.
POURQUOI REMPLACER LES JOINTS LORS DU DÉMONTAGE DU TURBO ?
Le turbocompresseur fonctionne dans un environnement soumis à des températures élevées et à des contraintes mécaniques importantes.
Les joints et fixations participent à l'étanchéité et au maintien des différents raccordements.
Lors du démontage, certains joints peuvent être écrasés, marqués ou détériorés.
Leur réutilisation peut entraîner des problèmes d'étanchéité après remontage.
Il est donc recommandé de renouveler les joints prévus à cet effet et de respecter les prescriptions de remplacement des fixations.
ÉTANCHÉITÉ DU CIRCUIT D'ÉCHAPPEMENT
Le turbocompresseur est entraîné par les gaz d'échappement.
Une mauvaise étanchéité au niveau de ses raccordements peut provoquer :
-
Des fuites de gaz d'échappement
-
Des bruits anormaux
-
Des traces de suie autour des raccords
-
Une dégradation du fonctionnement du système de suralimentation
Lors du remontage, les surfaces de contact doivent être soigneusement contrôlées.
Un joint neuf ne compense pas une bride déformée ou une portée détériorée.
CONTRÔLE DU CIRCUIT DE LUBRIFICATION
Le turbocompresseur utilise l'huile moteur pour assurer la lubrification de ses éléments internes.
Lors d'un remplacement de turbo, il est essentiel de vérifier :
-
La propreté de l'alimentation en huile
-
L'absence d'obstruction des conduites
-
L'état du retour d'huile
-
L'absence de contamination du circuit
-
La conformité de l'huile utilisée
-
La procédure d'amorçage du nouveau turbocompresseur
Un défaut de lubrification peut entraîner une détérioration rapide du turbo, même lorsqu'il est neuf.
CONTRÔLES AVANT REMONTAGE
Avant de remonter le turbocompresseur, nous recommandons de vérifier :
-
L'état du collecteur d'échappement
-
L'absence de fissures sur les brides
-
L'état des goujons et filetages
-
La propreté des plans de joint
-
L'état des conduites d'huile
-
L'état des raccordements du circuit de refroidissement
-
L'absence de corps étrangers dans les conduits d'admission
Un contrôle complet permet d'éviter qu'un défaut extérieur au turbo ne provoque une nouvelle panne après remplacement.
CONSEILS DE MONTAGE
Lors du remontage du turbocompresseur :
-
Nettoyer soigneusement les surfaces de contact.
-
Vérifier l'état des brides et des filetages.
-
Identifier les joints correspondant à chaque raccordement.
-
Installer les éléments de fixation prévus.
-
Respecter les couples et l'ordre de serrage constructeur.
-
Vérifier les circuits d'alimentation et de retour d'huile.
-
Effectuer l'amorçage du turbo selon la procédure du fabricant.
-
Contrôler l'absence de fuite après remise en service.
Ne jamais appliquer un couple de serrage générique sans vérifier la fixation et la procédure concernées.
KIT DE MONTAGE ET TURBOCOMPRESSEUR : DEUX PRODUITS DIFFÉRENTS
Ce produit est un kit de montage du turbocompresseur.
Il ne constitue pas un turbocompresseur complet et ne remplace pas les opérations de contrôle mécanique nécessaires lors d'une réparation.
Selon l'intervention, d'autres éléments peuvent devoir être commandés séparément.
Il est important de vérifier la composition du kit avant de déterminer les pièces complémentaires nécessaires.
CONSEIL D-TECH RACING
Lors du remplacement d'un turbocompresseur, nous recommandons de ne pas limiter l'intervention au turbo lui-même.
Le contrôle des circuits d'huile, du collecteur d'échappement, des fixations et des raccordements est indispensable pour réaliser une réparation durable.
L'utilisation d'un kit de montage AJUSA adapté permet de disposer des éléments de remplacement prévus pour l'application concernée.
Avant remontage, il est également important de déterminer la cause de la défaillance de l'ancien turbocompresseur afin d'éviter qu'elle ne se reproduise.
