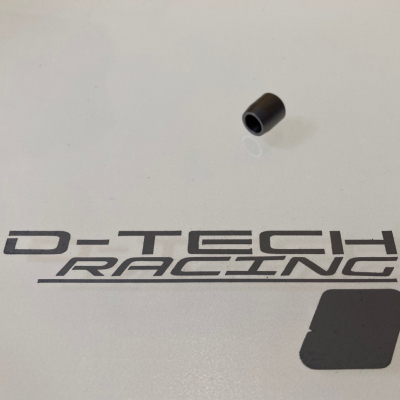

GRAIN DE REGLAGE SOUPAPE CATCAMS Twingo R2 195-205

GRAIN DE REGLAGE SOUPAPE CATCAMS Twingo R2 195-205

CATCAMS
(Code: 234533)
En Stock
(6 Article(s) en stock)
4,75 €
500g
Paiement Sécurisé :

Carte bleue, Mastercard, Visa, Paypal, Virement bancaire
Paiement en 3x cofidis par CB / Paiement en 3 ou 4x Paypal

Infos livraison :

DPD, Chronopost, Mondial Relay, Géodis, Pirelli

Service client :

 04 66 55 74 74

GRAIN DE REGLAGE SOUPAPE CATCAMS Pour :

- Twingo R2 195-205


DESCRIPTION

Ce grain de réglage de soupape CatCams pour Renault Twingo R2 est destiné à l'ajustement précis du jeu aux soupapes sur les moteurs de compétition équipés du montage correspondant.

Le réglage du jeu aux soupapes constitue une opération essentielle lors de l'assemblage, de la préparation ou de la réfection d'une culasse.

Un jeu correctement ajusté permet de respecter les conditions de fonctionnement de la distribution et de limiter les risques d'usure prématurée des composants.

Ce grain CatCams est conçu pour être rectifié à la dimension nécessaire, afin d'obtenir le jeu aux soupapes recherché.

Il permet ainsi d'adapter précisément la hauteur de l'élément de réglage aux caractéristiques du moteur et aux préconisations des arbres à cames installés.

Particulièrement adapté aux préparations Renault Twingo R2, ce composant s'adresse aux motoristes et préparateurs réalisant des réglages précis de distribution.

LES AVANTAGES DU GRAIN CATCAMS :

  • Fabrication CatCams.

  • Application Renault Twingo R2.

  • Destiné au réglage mécanique du jeu aux soupapes.

  • Permet un ajustement précis après rectification.

  • Adapté aux opérations de préparation moteur.

  • Convient aux travaux de réfection de culasse.

  • Diamètre extérieur de 8 mm.

  • Diamètre intérieur de 5,5 mm.

  • Hauteur hors tout de 9,5 mm avant rectification.

  • Vendu à l'unité.

IMPORTANT : CE GRAIN DOIT ÊTRE RECTIFIÉ POUR OBTENIR LE JEU AUX SOUPAPES SOUHAITÉ.

Il ne s'agit pas d'un élément dont la hauteur est nécessairement adaptée au montage dès réception.


CARACTÉRISTIQUES TECHNIQUES

  • Fabricant : CatCams

  • Code D-Tech Racing : 234533

  • Désignation : grain de réglage de soupape

  • Application : Renault Twingo R2

  • Type : élément mécanique de réglage du jeu aux soupapes

  • Diamètre extérieur : 8 mm

  • Diamètre intérieur : 5,5 mm

  • Hauteur hors tout : 9,5 mm

  • Hauteur de paroi : 5,5 mm

  • Ajustement : rectification nécessaire selon le jeu recherché

  • Conditionnement : 1 grain

DIMENSIONS :

  • Ø extérieur : 8 mm

  • Ø intérieur : 5,5 mm

  • Hauteur totale : 9,5 mm

  • Hauteur de paroi : 5,5 mm

VENDU À L'UNITÉ – 1 SEUL GRAIN DE RÉGLAGE.

La nuance du matériau, sa dureté et la plage de rectification admissible ne sont pas précisées sur la fiche produit.


COMPATIBILITÉ

RENAULT TWINGO R2

  • Renault Twingo R2.

  • Moteur de compétition équipé du montage de réglage correspondant.

  • Culasse et distribution compatibles avec les grains CatCams de dimensions indiquées.

IMPORTANT : ce grain est référencé pour la Twingo R2.

Sa compatibilité avec une Twingo 2 RS de série ou d'autres motorisations Renault n'est pas automatiquement garantie.

Avant commande, vérifier les dimensions des grains existants, le type de distribution et les caractéristiques des arbres à cames.


RÔLE DU GRAIN DE RÉGLAGE DE SOUPAPE

Le jeu aux soupapes correspond à l'espace fonctionnel prévu dans la commande mécanique des soupapes, suivant l'architecture de la distribution.

Ce jeu est nécessaire pour tenir compte des variations dimensionnelles des composants lorsque le moteur monte en température.

Sur les distributions utilisant des grains de réglage, la dimension du grain intervient dans l'obtention du jeu final.

UN RÉGLAGE CORRECT PERMET :

  • De respecter les valeurs de jeu prescrites.

  • D'assurer le fonctionnement mécanique de la distribution.

  • De limiter les contraintes anormales sur les soupapes.

  • De réduire les risques d'usure prématurée.

  • De préserver les conditions de fermeture des soupapes.

  • De conserver un fonctionnement cohérent avec le profil des arbres à cames.

UN JEU INCORRECT PEUT ENTRAÎNER DES DOMMAGES IMPORTANTS SUR LA DISTRIBUTION ET LA CULASSE.


RECTIFICATION DU GRAIN – RÉGLAGE PRÉCIS

La particularité de ce grain CatCams est de nécessiter une opération de rectification pour obtenir la dimension correspondant au réglage recherché.

La hauteur initiale du grain est de 9,5 mm.

Le réglage final dépend notamment :

  • Du jeu aux soupapes mesuré.

  • Du jeu aux soupapes prescrit.

  • De la géométrie de la distribution.

  • Des dimensions des composants déjà installés.

  • Des caractéristiques des arbres à cames.

  • De la hauteur finale admissible du grain.

PROCÉDURE GÉNÉRALE :

  1. Contrôler le montage de distribution.

  2. Mesurer le jeu aux soupapes existant.

  3. Déterminer le jeu cible selon les préconisations applicables.

  4. Calculer la correction dimensionnelle nécessaire.

  5. Rectifier le grain avec un équipement approprié.

  6. Contrôler précisément sa dimension finale.

  7. Remonter les composants.

  8. Mesurer à nouveau le jeu obtenu.

IMPORTANT : LA RECTIFICATION DOIT ÊTRE EFFECTUÉE PAR UN PROFESSIONNEL DISPOSANT D'UN OUTILLAGE DE MÉTROLOGIE ET DE RECTIFICATION ADAPTÉ.

La hauteur minimale admissible et les surfaces autorisées à la rectification doivent être confirmées auprès de CatCams avant usinage.


IMPORTANCE DU JEU AUX SOUPAPES SUR UN MOTEUR DE COMPÉTITION

Sur un moteur de compétition, les conditions de fonctionnement peuvent être particulièrement exigeantes.

Les régimes élevés, les profils d'arbres à cames spécifiques et les contraintes thermiques imposent un contrôle rigoureux de la distribution.

UN JEU TROP FAIBLE PEUT PROVOQUER :

  • Une fermeture incomplète des soupapes.

  • Une perte de compression.

  • Une élévation anormale de la température des soupapes.

  • Une détérioration des portées de soupapes.

  • Des dommages moteur dans les cas sévères.

UN JEU TROP IMPORTANT PEUT PROVOQUER :

  • Des bruits mécaniques excessifs.

  • Des chocs répétés dans la commande des soupapes.

  • Une modification des conditions effectives d'ouverture.

  • Une usure accélérée des composants de distribution.

LE JEU AUX SOUPAPES DOIT TOUJOURS ÊTRE RÉGLÉ SELON LES VALEURS PRÉCONISÉES POUR LE MOTEUR ET LES ARBRES À CAMES UTILISÉS.

Les valeurs d'un moteur de série ne doivent pas être appliquées automatiquement à une préparation Twingo R2.


SYMPTÔMES DE DÉFAILLANCE

Un grain de réglage endommagé, mal dimensionné ou présentant une usure anormale peut contribuer aux symptômes suivants :

  • Jeu aux soupapes incorrect.

  • Bruits mécaniques au niveau de la culasse.

  • Claquements anormaux de distribution.

  • Difficulté à obtenir un réglage stable.

  • Usure irrégulière des surfaces de contact.

  • Traces de marquage ou de détérioration du grain.

  • Perte de compression en cas de jeu insuffisant.

  • Fonctionnement moteur irrégulier.

  • Dégradation des performances.

  • Usure prématurée des composants associés.

ATTENTION : CES SYMPTÔMES PEUVENT ÉGALEMENT PROVENIR DES ARBRES À CAMES, DES SOUPAPES, DES SIÈGES DE SOUPAPES OU D'AUTRES ÉLÉMENTS DE DISTRIBUTION.

Un contrôle dimensionnel complet est nécessaire avant de déterminer les pièces à remplacer.


CONSEILS DE MONTAGE

Avant installation :

  • Vérifier les dimensions du grain.

  • Contrôler l'état des surfaces de contact.

  • Mesurer le jeu aux soupapes.

  • Identifier les valeurs prescrites pour les arbres à cames utilisés.

  • Déterminer la dimension finale nécessaire.

  • Vérifier les limites de rectification autorisées.

LORS DU MONTAGE :

  • Utiliser un matériel de mesure adapté.

  • Respecter les préconisations CatCams.

  • Effectuer la rectification avec un équipement approprié.

  • Éviter toute détérioration des surfaces fonctionnelles.

  • Nettoyer soigneusement le grain après rectification.

  • Lubrifier les composants selon la procédure de montage.

  • Contrôler le positionnement du grain.

  • Vérifier le jeu aux soupapes après assemblage.

  • Effectuer un nouveau contrôle si nécessaire.

ATTENTION : NE PAS RECTIFIER LE GRAIN SANS CONNAÎTRE LA SURFACE AUTORISÉE À L'USINAGE ET LA HAUTEUR MINIMALE ADMISSIBLE.

Une rectification incorrecte peut compromettre la résistance et le fonctionnement du composant.


PRODUITS COMPLÉMENTAIRES

  • Arbres à cames CatCams pour Renault Twingo R2.

  • Ressorts de soupapes renforcés.

  • Coupelles de ressorts de soupapes.

  • Soupapes d'admission.

  • Soupapes d'échappement.

  • Joints de queue de soupape.

  • Joints de culasse.

  • Accessoires de préparation de culasse.

  • Outillage de mesure du jeu aux soupapes.


D-TECH RACING – PERFORMANCE PARTS

D-Tech Racing propose une sélection de composants moteur destinés à l'entretien, à la préparation et à la compétition automobile.

Retrouvez nos arbres à cames CatCams, accessoires de distribution, ressorts de soupapes, pièces de culasse et composants de préparation moteur pour Renault Sport.

GRAIN DE RÉGLAGE DE SOUPAPE CATCAMS – TWINGO R2 – CODE D-TECH 234533 – Ø EXTÉRIEUR 8 MM – Ø INTÉRIEUR 5,5 MM – HAUTEUR 9,5 MM – À RECTIFIER – VENDU À L'UNITÉ.
