ELECTROVANNE DE DEPHASAGE ARBRE A CAMES ECHAPPEMENT Mégane 4RS

Description

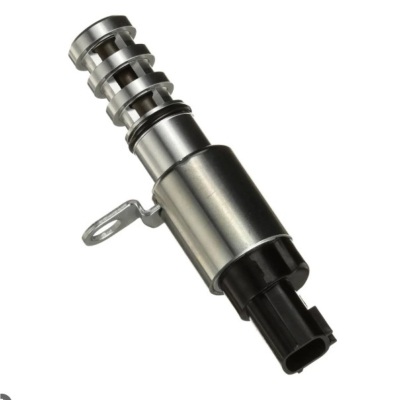

Cette électrovanne de déphasage GATES est destinée à la commande du calage variable de l’arbre à cames d’échappement de la Renault Mégane 4 RS.

Elle pilote le circuit hydraulique du système de déphasage en régulant le passage de l’huile moteur vers le déphaseur d’arbre à cames.

Il s’agit d’une pièce fabriquée par GATES, équipementier automobile reconnu, permettant de remplacer l’électrovanne correspondante du montage d’origine.

Caractéristiques

• Marque : GATES
• Type : électrovanne de déphasage
• Position : arbre à cames échappement
• Fonction : commande du calage variable
• Fonctionnement électro-hydraulique
• Montage sur culasse
• Application : Renault Mégane 4 RS
• Moteur : 1.8 Turbo
• Pièce neuve

Destinée notamment aux :

• Mégane 4 RS 280
• Mégane 4 RS 300 Trophy
• Mégane IV Renault Sport équipées du moteur 1.8 Turbo correspondant

Attention : cette fiche concerne bien l'électrovanne de déphasage côté ECHAPPEMENT.

Il existe une électrovanne distincte pour le côté admission. Il est donc important de ne pas sélectionner la pièce uniquement d'après son apparence.

Rôle de l'électrovanne de déphasage

Le moteur de la Mégane 4 RS dispose d'un système permettant de faire varier le calage des arbres à cames.

L'électrovanne est commandée par le calculateur moteur et utilise la pression d'huile moteur pour piloter le mécanisme de déphasage.

Selon les conditions de fonctionnement du moteur, le calculateur adapte ainsi la position de l'arbre à cames d'admission.

Ce système participe à l'optimisation du fonctionnement du moteur suivant le régime et la charge.

Symptômes possibles d'une électrovanne défectueuse

Une électrovanne de déphasage encrassée ou défectueuse peut entraîner :

• apparition du voyant moteur ;
• défaut de position ou de calage d'arbre à cames ;
• fonctionnement moteur irrégulier ;
• perte de performances ;
• réponse moteur anormale ;
• incohérence entre la consigne et la position réelle de l'AAC.

Ces symptômes ne permettent cependant pas de condamner automatiquement l'électrovanne.

Un diagnostic doit également prendre en compte le déphaseur, les capteurs AAC, le faisceau électrique et le circuit de lubrification.

Importance de l'huile moteur

L'électrovanne ne commande pas mécaniquement le déphaseur : elle régule l'huile moteur qui actionne le système.

Une huile fortement dégradée, une viscosité inadaptée, un niveau incorrect ou un problème de pression d'huile peut donc perturber le fonctionnement du déphasage.

Lors d'un diagnostic, il est conseillé de contrôler :

• niveau et état de l'huile ;
• pression d'huile ;
• connecteur électrique ;
• faisceau ;
• électrovanne ;
• capteur de position AAC ;
• déphaseur d'arbre à cames.

Qualité GATES

GATES est un équipementier international spécialisé notamment dans les systèmes moteur et les composants de distribution.

Cette électrovanne constitue une alternative équipementier au composant constructeur, sans la présenter comme une pièce Renault d'origine.

Les catalogues de pièces confirment d'ailleurs l'existence d'électrovannes GATES correspondant aux références utilisées sur cette famille de moteurs.

Conseils de montage

Lors du remplacement :

• identifier avec certitude l'électrovanne échappement;
• nettoyer la zone avant démontage ;
• empêcher toute impureté de pénétrer dans le circuit d'huile ;
• contrôler le connecteur et le faisceau ;
• contrôler l'état du joint d'étanchéité ;
• respecter la procédure de montage constructeur.

Après intervention, effectuer un diagnostic électronique afin de contrôler le fonctionnement du système de déphasage.
