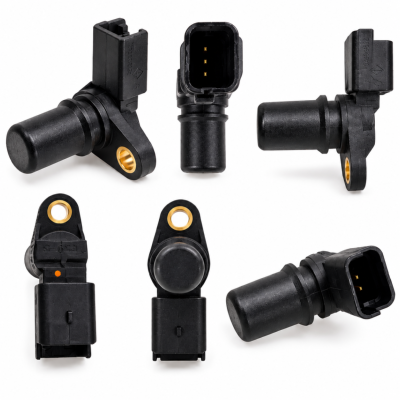

CAPTEUR ARBRE A CAMES RENAULT Pour Clio 3RS Phase 1

DESCRIPTION

Le capteur de position d'arbre à cames d'origine Renault est destiné à la gestion électronique du moteur de la Renault Clio 3 RS Phase 1 équipée du moteur 2.0 16V F4R.

Ce capteur transmet au calculateur moteur une information relative à la position de l'arbre à cames, indispensable à la synchronisation du fonctionnement moteur.

Associée aux informations fournies par le capteur de position de vilebrequin, cette mesure permet au calculateur de déterminer la phase du cycle moteur et de gérer les stratégies d'injection et d'allumage.

Cette pièce d'origine Renault est destinée au remplacement d'un capteur défectueux, dans le respect de la configuration de montage du véhicule.

ATTENTION : IL EXISTE DEUX MODÈLES DE CAPTEURS D'ARBRE À CAMES SUR LA CLIO 3 RS. IL EST IMPÉRATIF DE VÉRIFIER LA COMPATIBILITÉ AVANT COMMANDE.

CAPTEUR D'ORIGINE RENAULT – RÉFÉRENCE 8200285798 – LIVRÉ SANS JOINT.

CARACTÉRISTIQUES TECHNIQUES

• Marque : Renault

• Qualité : pièce d'origine constructeur

• Référence Renault : 8200285798

• Référence D-Tech Racing : 244824_5798

• Désignation : capteur de position d'arbre à cames

• Fonction : détection de la position de l'arbre à cames

• Système : gestion électronique moteur

• Application principale : Renault Clio 3 RS Phase 1

• Motorisation : 2.0 16V atmosphérique F4R

• Joint d'étanchéité : non fourni

• Conditionnement : 1 capteur

IMPORTANT : LE JOINT DU CAPTEUR N'EST PAS INCLUS.

COMPATIBILITÉ VÉHICULES

RENAULT CLIO 3 RS PHASE 1

• Clio 3 RS 197 ch

• Motorisation 2.0 16V atmosphérique

• Famille moteur Renault F4R

ATTENTION : DEUX MODÈLES DE CAPTEURS EXISTENT SUR LA CLIO 3 RS.

La seule désignation « Clio 3 RS » ne suffit donc pas à garantir la compatibilité.

Avant commande, il est nécessaire de vérifier la référence du capteur monté sur le véhicule ou de contacter D-Tech Racing pour confirmer le modèle adapté.

NE PAS COMMANDER UNIQUEMENT EN FONCTION DE L'ANNÉE OU DE LA PHASE DU VÉHICULE SANS VÉRIFICATION.

RÔLE DU CAPTEUR D'ARBRE À CAMES

Le capteur d'arbre à cames fait partie des éléments de contrôle de la gestion électronique du moteur.

Il permet au calculateur d'obtenir une information sur la position de l'arbre à cames au cours du cycle moteur.

Cette information est utilisée conjointement avec le signal du capteur de vilebrequin afin de déterminer la synchronisation moteur.

Sur le moteur F4R de la Clio 3 RS, le calculateur utilise ces informations pour piloter différentes fonctions de gestion moteur.

Le capteur participe notamment :

• À l'identification de la phase du cycle moteur.

• À la synchronisation de l'injection.

• À la gestion de l'allumage.

• À la surveillance de la cohérence entre les signaux de position moteur.

• Au bon fonctionnement des stratégies de gestion électronique.

Un signal de position d'arbre à cames incorrect peut perturber le fonctionnement du moteur.

SYMPTÔMES POSSIBLES D'UN CAPTEUR DÉFECTUEUX

Un capteur de position d'arbre à cames présentant un défaut peut entraîner différents symptômes :

• Difficultés de démarrage.

• Démarrage prolongé.

• Allumage du voyant moteur.

• Fonctionnement irrégulier selon la nature du défaut.

• Apparition de codes défaut liés au signal de position d'arbre à cames.

• Défaut de synchronisation détecté par le calculateur.

Ces symptômes ne sont pas spécifiques à ce capteur.

Ils peuvent également provenir d'un problème de faisceau électrique, de connectique, de capteur de vilebrequin ou d'un défaut mécanique de synchronisation.

AVANT TOUT REMPLACEMENT, UN DIAGNOSTIC ÉLECTRONIQUE EST RECOMMANDÉ POUR CONFIRMER L'ORIGINE DE LA PANNE.

POURQUOI CHOISIR UN CAPTEUR D'ORIGINE RENAULT ?

Le capteur d'origine Renault permet de remplacer la pièce existante par une référence constructeur correspondant au montage prévu.

Le fonctionnement de la gestion électronique dépend notamment de la qualité du signal transmis par les différents capteurs moteur.

Il est donc important d'utiliser une pièce adaptée à la configuration du véhicule.

Les principaux avantages de cette référence :

• Pièce d'origine Renault.

• Référence constructeur identifiable : 8200285798.

• Destinée au système de gestion moteur d'origine.

• Solution de remplacement pour un capteur défectueux.

• Application spécifique à vérifier sur Clio 3 RS.

LE REMPLACEMENT D'UN CAPTEUR DÉFECTUEUX VISE À RÉTABLIR LE FONCTIONNEMENT NORMAL DU MOTEUR. IL NE CONSTITUE PAS UNE MODIFICATION DESTINÉE À AUGMENTER LA PUISSANCE.

ATTENTION AUX DEUX MODÈLES DE CAPTEURS CLIO 3 RS

La Renault Clio 3 RS peut être équipée de deux références de capteurs d'arbre à cames selon la configuration.

D-Tech Racing propose notamment deux références distinctes :

CAPTEUR RENAULT 8200285798

• Référence D-Tech Racing : 244824_5798.

• Produit présenté sur cette fiche.

• Application Clio 3 RS, sous réserve de vérification du montage.

CAPTEUR RENAULT 237310776R

• Référence D-Tech Racing : 201896_776R.

• Autre modèle de capteur proposé pour Clio 3 RS et Mégane 3 RS.

• Compatibilité à vérifier selon le véhicule.

CES DEUX RÉFÉRENCES NE DOIVENT PAS ÊTRE CONSIDÉRÉES COMME INTERCHANGEABLES SANS CONTRÔLE.

En cas de doute, contactez D-Tech Racing avant commande afin de déterminer la référence correspondant à votre moteur.

CAPTEUR LIVRÉ SANS JOINT

ATTENTION : LE CAPTEUR RENAULT 8200285798 EST VENDU SANS SON JOINT D'ÉTANCHÉITÉ.

Lors du remplacement, il convient de vérifier la présence et l'état du joint correspondant au montage.

Un joint détérioré ou mal positionné peut provoquer un défaut d'étanchéité.

Il est recommandé de prévoir le joint adapté si son remplacement est nécessaire.

NE PAS SUPPOSER QUE LE JOINT EST INCLUS AVEC LE CAPTEUR.

CONSEILS DE MONTAGE D-TECH RACING

Pour remplacer le capteur d'arbre à cames :

1. Laisser refroidir le moteur avant toute intervention.

2. Identifier précisément le capteur à remplacer.

3. Vérifier la correspondance avec la référence Renault 8200285798.

4. Couper le contact et respecter les précautions électriques prévues par Renault.

5. Débrancher soigneusement le connecteur électrique.

6. Déposer la fixation du capteur.

7. Retirer le capteur sans endommager son logement.

8. Vérifier l'état du connecteur et du faisceau électrique.

9. Nettoyer la portée du capteur si nécessaire.

10. Contrôler le joint d'étanchéité et prévoir son remplacement si nécessaire.

11. Installer le nouveau capteur dans son logement.

12. Respecter la procédure de fixation Renault.

13. Rebrancher correctement le connecteur électrique.

14. Effectuer un contrôle de fonctionnement du moteur.

15. Vérifier les éventuels codes défaut à l'aide d'un outil de diagnostic.

IMPORTANT : NE PAS FORCER SUR LE CORPS DU CAPTEUR NI SUR SON CONNECTEUR LORS DU MONTAGE.

DIAGNOSTIC : CAPTEUR OU DÉFAUT DE SYNCHRONISATION ?

La présence d'un défaut relatif à la position de l'arbre à cames ne signifie pas systématiquement que le capteur est défectueux.

Avant son remplacement, il peut être nécessaire de vérifier :

• L'alimentation électrique du capteur, selon son principe de fonctionnement.

• La continuité du faisceau.

• L'état des broches du connecteur.

• La qualité du signal transmis au calculateur.

• La cohérence du signal avec celui du vilebrequin.

• Le calage de distribution si le diagnostic oriente vers un problème mécanique.

Sur un moteur ayant subi une intervention sur la distribution, un défaut de synchronisation peut notamment nécessiter un contrôle du calage mécanique.

LE DIAGNOSTIC DOIT PERMETTRE DE DISTINGUER UNE PANNE ÉLECTRIQUE DU CAPTEUR D'UN PROBLÈME DE SYNCHRONISATION MÉCANIQUE.

CONSEIL D-TECH RACING

Pour votre Renault Clio 3 RS Phase 1, nous recommandons de vérifier la référence du capteur avant commande.

IL EXISTE DEUX MODÈLES SUR LA CLIO 3 RS : NE PAS SE FIER UNIQUEMENT À LA DÉSIGNATION DU VÉHICULE.

En cas d'hésitation entre les références 8200285798 et 237310776R, contactez D-Tech Racing afin de confirmer le montage.

Pensez également au joint d'étanchéité, qui n'est pas fourni avec ce capteur.

PRODUITS COMPLÉMENTAIRES

• Capteur d'arbre à cames Renault 237310776R – D-Tech Racing 201896_776R

• Joint d'étanchéité de capteur d'arbre à cames, selon montage

• Capteur de position de vilebrequin

• Électrovanne de déphasage d'arbre à cames

• Kit de distribution pour Clio 3 RS

• Pièces de gestion moteur Renault Sport

D-TECH RACING – PERFORMANCE PARTS

CAPTEUR DE POSITION D'ARBRE À CAMES D'ORIGINE RENAULT 8200285798 – CLIO 3 RS PHASE 1 – MOTEUR 2.0 16V F4R – RÉFÉRENCE D-TECH RACING 244824_5798 – VENDU À L'UNITÉ SANS JOINT – ATTENTION AUX DEUX MODÈLES DE CAPTEURS EXISTANTS SUR CLIO 3 RS – COMPATIBILITÉ À VÉRIFIER AVANT COMMANDE.
